Ремонт электронных сигнализаторов поклевки: зачем в схемах используются резисторные сборки

Ремонт электронных сигнализаторов поклевки: особенности применения резисторных сборок в схемах

Электронные сигнализаторы поклевки — не просто аксессуар для удобства, а высокоточное устройство, работающее в реальных условиях: влажность, перепады температур, вибрации от ветра и волн.

При выходе из строя даже одного компонента вся система может перестать корректно реагировать на поклевку. Часто в центре внимания при диагностике оказываются резисторы — но не отдельные элементы, а именно резисторные сборки. Эти компоненты встречаются почти во всех современных сигнализаторах, и их применение не случайно. Их роль в схеме критична, а замена без понимания функционального назначения чревата повторным выходом из строя устройства.

Почему разработчики отказываются от дискретных резисторов в пользу сборок? Ответ кроется в стабильности, компактности и согласованности параметров.

Резисторные сборки — это несколько резисторов, объединённых в едином корпусе с общим выводом или без него, но с жёсткой привязкой друг к другу по электрическим и тепловым характеристикам. В условиях миниатюрной печатной платы сигнализатора, где каждый миллиметр на счету, использование сборки вместо нескольких отдельных резисторов позволяет сэкономить место, упростить монтаж и снизить вероятность ошибки при пайке.

Но это только верхушка айсберга.

Одна из ключевых причин — температурная стабильность. В сборках все резисторы выполнены на одном керамическом субстрате, что обеспечивает практически идентичное тепловое поведение всех элементов. При колебаниях температуры, например, от холода утром до нагрева на солнце днём, их сопротивление изменяется синхронно. Это критично для делителей напряжения, компараторов и усилителей в сигнализаторах, где требуется точное соотношение сопротивлений. Дискретные резисторы, даже одной серии, могут иметь разный температурный коэффициент и нагреваться по-разному из-за расположения на плате, что вносит дрейф в работу схемы.

Ещё один аспект — электрическая согласованность. Резисторные сборки часто используются в цепях, где важна точность соотношения сопротивлений: например, в дифференциальных усилителях, измеряющих малые сигналы с датчика. Если один резистор в делителе имеет отклонение +1%, а второй — -1%, общая погрешность может достигать 2%, что уже влияет на чувствительность. В сборках же допуск на отношение сопротивлений может быть в разы меньше, чем у дискретных компонентов. Это достигается на этапе производства — резистивный слой формируется единовременно, а лазерная подгонка позволяет выравнивать номиналы с высокой точностью.

При ремонте таких устройств игнорирование этих особенностей приводит к ошибкам. Замена сборки на дискретные резисторы — распространённая практика среди радиолюбителей, но она часто заканчивается нестабильной работой прибора.

То же касается использования сборок с неподходящим типом сопротивления (например, с разным типом резистивного слоя — углеродный vs металлооксидный) или неправильной конфигурацией (общий вывод отсутствует, где требуется, или наоборот). Подбор замены требует не только соответствия номинала, но и понимания топологии, теплового поведения и электрической структуры.

Для специалистов по ремонту и разработчиков важно иметь доступ к качественным компонентам и технической информации.

Подбор подходящих резисторных сборок возможен на ресурсе https://eicom.ru/catalog/resistors/resistor-networks-arrays/, где представлены различные типы сборок с детальными параметрами: конфигурация, сопротивление, допуск, температурный коэффициент, тип корпуса. Это позволяет точно подобрать аналог или оригинальный компонент для восстановления работоспособности сигнализатора без потери точности и надёжности.

Резисторные сборки — это компактные электронные компоненты, объединяющие несколько резисторов в одном корпусе с общим выводом или независимыми контактами.

В отличие от дискретных резисторов, которые монтируются по отдельности, сборки позволяют сэкономить место на печатной плате, упростить монтаж и повысить надёжность схемы за счёт снижения количества паяных соединений. Особенно это актуально в миниатюрных устройствах, таких как электронные сигнализаторы поклёвки, где каждый миллиметр пространства на плате имеет значение.

Эти устройства часто работают в сложных условиях — под воздействием влаги, перепадов температур и механических вибраций, поэтому использование сборок помогает минимизировать риск отказа из-за плохого контакта или обрыва проводника.

В электронике резисторные сборки применяются повсеместно: от бытовой техники до промышленного оборудования.

В сигнализаторах поклёвки они выполняют ключевые функции — формируют делители напряжения, ограничивают ток в цепях светодиодов и транзисторов, обеспечивают подтягивание логических уровней в цифровых интерфейсах. Благодаря высокой степени согласования параметров резисторов внутри одной сборки (например, одинаковое тепловое поведение и допуск), такие компоненты обеспечивают стабильную работу схемы даже при изменении внешних условий. Это особенно важно для чувствительных устройств, где малейший дрейф параметров может привести к ложным срабатываниям или пропуску сигнала.

Экспертный инсайт: При проектировании компактных устройств с ограниченным местом на плате отдавайте предпочтение резисторным сборкам — они снижают количество паяных соединений, упрощают монтаж и повышают общую надёжность схемы.

Основные типы резисторных сборок

Существует несколько конструктивных исполнений резисторных сборок, выбор которых зависит от назначения и требований к схеме.

Наиболее распространены планарные SMD-корпуса, такие как SIP (Single In-line Package) и DIP (Dual In-line Package), а также компактные модули в корпусах типа 0603, 0805 и подобных. Каждый тип имеет свои особенности монтажа и применения.

• Общая шина (с общим выводом) — один из выводов всех резисторов соединён внутри корпуса.

  Часто используется для подтягивания нескольких линий к питанию или земле.

• Независимые резисторы в одном корпусе — каждый резистор изолирован, но объединён в миниатюрный блок. Подходит для делителей напряжения и согласования цепей.
• Резисторные матрицы — сложные сборки с высокой плотностью, применяемые в цифровых интерфейсах и шинных системах.

Преимущества использования сборок в сигнализаторах поклёвки

В контексте ремонта и диагностики сигнализаторов поклёвки важно понимать, зачем производитель выбрал именно сборку, а не отдельные резисторы.

Ответ кроется в технологичности и надёжности.

• Экономия места на плате — критично для компактных корпусов под аккумуляторы и динамики.
• Снижение трудоёмкости производства — один компонент вместо нескольких ускоряет процесс SMT-монтажа.
• Повышенная стабильность параметров — резисторы в одной сборке имеют близкие температурные характеристики.
• Уменьшение вероятности ошибки при монтаже — особенно важно при серийном производстве.

При ремонте таких устройств игнорирование особенностей резисторных сборок может привести к необоснованной замене компонентов или неправильной диагностике неисправности.

Понимание их структуры и назначения — первый шаг к точному восстановлению работоспособности сигнализатора.

Электронные сигнализаторы поклевки — это высокоточные приборы, разработанные для работы в жестких полевых условиях. Их основная задача — надежно фиксировать даже самые слабые колебания удилища и преобразовывать их в звуковой или световой сигнал. Внутри компактного корпуса размещается микросхема обработки сигнала, пьезоэлемент или контактный датчик, блок питания и звуковой излучатель.

Однако, несмотря на кажущуюся простоту, такие устройства содержат несколько критически важных узлов, каждый из которых подвержен износу или повреждению при неправильной эксплуатации.

Одним из ключевых элементов сигнализатора является чувствительный датчик, отвечающий за распознавание движения кончика удилища. В большинстве моделей используется пьезокерамический элемент, реагирующий на механическую деформацию.

Этот компонент крайне чувствителен к влаге, перепадам температур и физическим ударам. Даже незначительное нарушение герметичности корпуса может привести к коррозии контактов и выходу датчика из строя. Вторым уязвимым местом считается плата с электронными компонентами, особенно места пайки и монтажные разъемы. Постоянная вибрация и циклические нагрузки при транспортировке способны вызвать микротрещины в дорожках, что приводит к прерывистой работе прибора.

Экспертный инсайт: Обращайте внимание на тип датчика в сигнализаторе — пьезоэлементы более чувствительны к лёгким поклёвкам, а контактные датчики отличаются высокой надёжностью в условиях вибраций и перепадов температур.

Наиболее частые причины неисправностей

Практика ремонта показывает, что подавляющее большинство поломок связано с типовыми слабыми звеньями, которые инженеры учитывают при проектировании, но не всегда удается полностью исключить.

Ниже перечислены основные узлы, выходящие из строя чаще всего:

• Пьезодатчик — ломается при падении или сильном ударе, теряет чувствительность из-за попадания влаги.
• Контактные группы — окисляются при хранении в сыром месте, что приводит к пропаданию сигнала.
• Плата управления — страдает от перепадов напряжения, особенно при использовании некачественных батареек.
• Резисторные сборки — часто перегорают при коротком замыкании или перегрузке, что нарушает баланс сигнала.
• Корпус и крепления — трескаются на морозе, теряют фиксацию на удилище.

Особого внимания заслуживает использование резисторных сборок в схемах сигнализаторов.

Эти компоненты объединяют несколько резисторов в одном корпусе, обеспечивая компактность и стабильность параметров. Однако при перегрузке один неисправный элемент внутри сборки может нарушить работу всей цепи, что затрудняет диагностику. Именно поэтому ремонт таких узлов требует не только паяльника, но и понимания топологии платы и назначения каждого компонента. Опытные рыболовы, освоившие базовую электронику, часто предпочитают заменять сборки на дискретные резисторы — это повышает ремонтопригодность устройства.

Не стоит забывать и о питании. Многие сигнализаторы работают от миниатюрных батареек, которые со временем могут протекать, оставляя едкий электролит на плате.

Это приводит к разрушению токопроводящих дорожек и коррозии контактов. Регулярная замена элементов питания и хранение прибора в сухом месте — простые, но эффективные меры профилактики. В итоге надежность сигнализатора зависит не только от качества сборки, но и от осознанного обращения с устройством на всех этапах его жизненного цикла.

Резисторные сборки играют ключевую роль в обеспечении стабильной и предсказуемой работы электронных сигнализаторов поклевки.

В отличие от дискретных резисторов, установленных по отдельности, сборки представляют собой несколько прецизионных резистивных элементов, объединённых в едином корпусе с общей точкой или независимыми выводами. Это конструктивное решение не только экономит место на печатной плате, но и обеспечивает высокую согласованность параметров между элементами, что критично для схем сравнения, фильтрации и усиления слабых сигналов от датчиков. В условиях постоянных перепадов температуры, вибраций и воздействия влаги — типичных для рыболовной среды — резисторные сборки демонстрируют лучшую стабильность характеристик по сравнению с разрозненными компонентами.

Особое значение сборки приобретают в узлах, отвечающих за чувствительность и порог срабатывания сигнализатора.

Например, в делителях напряжения, задающих опорный уровень для компараторов, отклонение сопротивления даже на несколько процентов может привести к ложным срабатываниям или, наоборот, к пропуску поклевки. Резисторные сборки, произведённые по тонкоплёночной технологии, обладают низким температурным коэффициентом сопротивления (ТКР) и высокой долговременной стабильностью, что позволяет поддерживать точные электрические параметры на протяжении всего срока эксплуатации устройства.

Кроме того, единый тепловой режим всех резисторов внутри сборки минимизирует дрейф параметров при изменении внешних условий.

Экспертный инсайт: При проектировании сигнализаторов поклевки отдавайте предпочтение резисторным сборкам — их параметрическая согласованность и компактность повышают стабильность схемы и упрощают монтаж на плате.

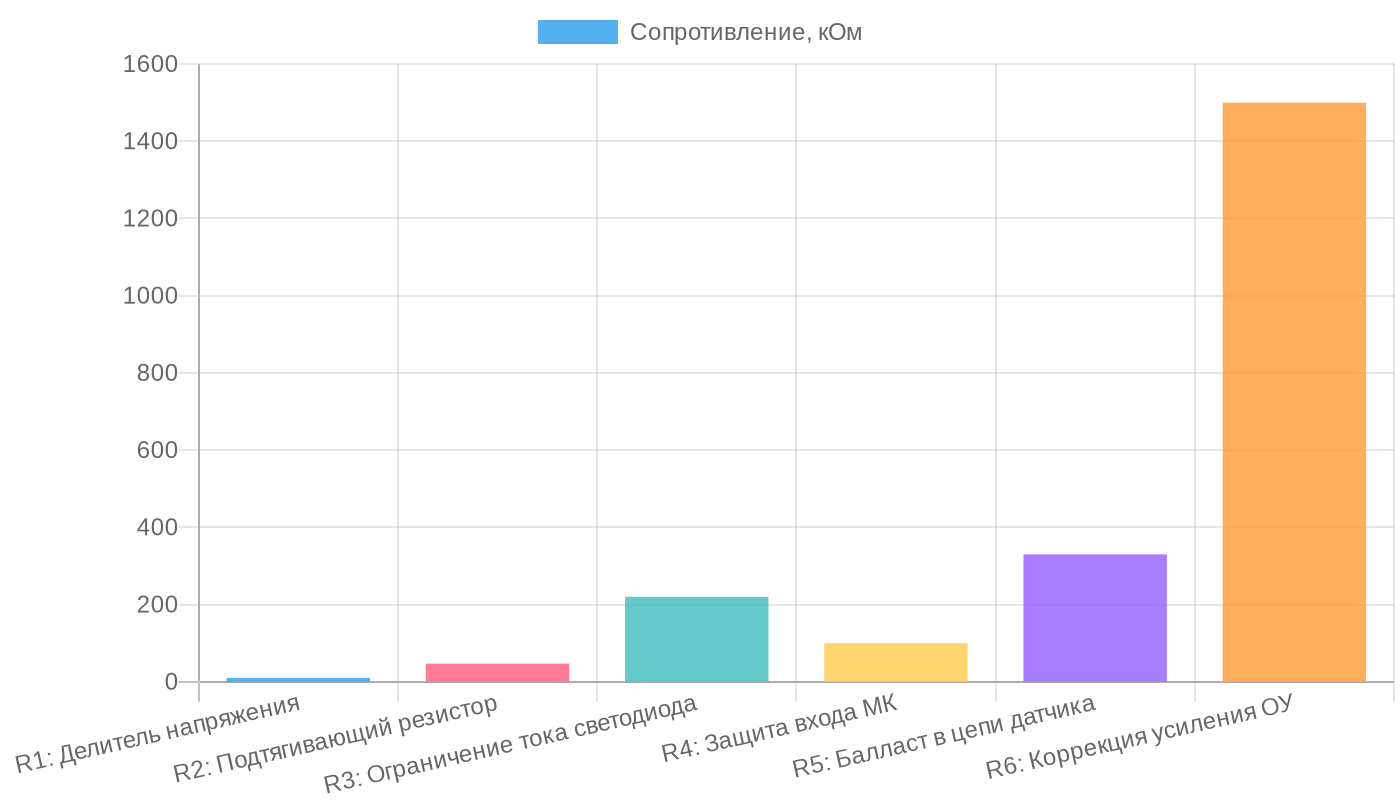

Основные функции резисторных сборок в схемах сигнализаторов

В контексте ремонта и диагностики неисправностей важно понимать, какие задачи выполняют эти компоненты. Ниже перечислены ключевые функции, реализуемые с помощью резисторных сборок:

• Формирование эталонных напряжений в цепях компараторов и операционных усилителей.
• Построение согласованных делителей напряжения для точной настройки порогов срабатывания.
• Ограничение тока в цепях индикации (светодиоды, зуммеры) с равномерными характеристиками.
• Подтягивание логических линий в цифровых интерфейсах, если сигнализатор оснащён дополнительной логикой.
• Создание термокомпенсированных цепей, где требуется синхронное изменение параметров нескольких резисторов.

При выходе из строя резисторной сборки последствия могут быть неочевидными.

Например, пробой одного из элементов внутри корпуса может привести к ложному срабатыванию звукового сигнала или полной потере чувствительности. Диагностика таких неисправностей требует не только измерения сопротивлений в холодном состоянии, но и контроля поведения цепи под нагрузкой.

В процессе ремонта замена сборки на дискретные резисторы возможна, но не рекомендуется — это нарушает баланс тепловых и электрических характеристик, увеличивает вероятность повторного отказа. Лучшее решение — использовать оригинальную или функционально эквивалентную сборку с теми же номиналами и типом корпуса.

Таким образом, резисторные сборки — это не просто элемент миниатюризации, а важнейший конструктивный компонент, напрямую влияющий на надёжность и точность работы сигнализатора.

Их применение обусловлено не маркетинговыми, а инженерными требованиями к стабильности электронных узлов. При ремонте игнорирование их специфики часто приводит к временному восстановлению работоспособности и быстрому повторному выходу из строя. Понимание роли этих компонентов позволяет проводить более глубокую и качественную диагностику, а не ограничиваться поверхностной заменой видимо повреждённых деталей.

Типичные неисправности резисторных сборок и как их диагностировать

Резисторные сборки — компактные, технологичные решения, но их интегрированная природа делает диагностику неисправностей сложнее, чем при работе с дискретными резисторами.

В электронных сигнализаторах поклевки, где стабильность параметров критична для чувствительности и отклика, отказ одной секции внутри сборки может полностью нарушить работу устройства. Наиболее распространённая причина выхода из строя — перегрев, вызванный скачками напряжения или превышением допустимой рассеиваемой мощности. В условиях эксплуатации на открытом воздухе, особенно при высокой влажности и перепадах температур, сборки подвержены коррозии контактных площадок и деградации внутренних соединений.

Диагностика начинается с визуального осмотра: трещины корпуса, потемнение, следы перегрева — явные признаки повреждения.

Однако многие неисправности носят скрытый характер. Например, резистор может сохранять внешнюю целостность, но его сопротивление может уйти за пределы допуска, что нарушает баланс делителя напряжения или искажает сигнал в усилительной цепи. В сигнализаторах поклевки такие отклонения приводят к ложным срабатываниям или, наоборот, к полному отсутствию реакции на слабые колебания.

Экспертный инсайт: При диагностике неисправности резисторной сборки в сигнализаторах поклевки всегда проверяйте каждую секцию отдельно мультиметром — даже незначительное отклонение сопротивления в одной из них может привести к ложным срабатываниям или полной потере чувствительности устройства.

Частые типы неисправностей резисторных сборок

• Обрыв одной или нескольких секций — приводит к разрыву цепи, обесточиванию участка схемы и полной потере функции. Часто вызван перегрузкой по мощности или механическим повреждением при пайке.
• Завышенное или заниженное сопротивление — возникает из-за деградации резистивного слоя.

  Особенно характерно для старых сборок или устройств, эксплуатируемых в агрессивной среде.

• Межвыводные утечки и замыкания — возникают при загрязнении или влагопроникновении под корпус. Проявляются нестабильной работой: сигнализатор срабатывает самопроизвольно или теряет чувствительность.
• Потеря общего вывода (общей шины) — критична для сборок с общим резистором.

  Нарушает работу всех секций, подключённых к этой шине, даже если сами резисторы исправны.

Для точной диагностики требуется методичный подход. Первым шагом является отпаивание сборки от платы — это исключает влияние параллельных цепей на измерения.

Затем с помощью мультиметра проверяют сопротивление каждой секции по отношению к общему выводу и между соседними контактами. Отклонение более чем на 10% от номинала — повод для замены. Важно помнить, что некоторые сборки имеют внутреннюю схему подтяжки или фиксации уровня сигнала, и их нельзя заменять на произвольные аналоги, даже если номиналы совпадают.

Профессиональный ремонт требует не только точных измерений, но и понимания роли сборки в конкретной схеме.

Например, в цепи формирования опорного напряжения для компаратора даже незначительное изменение сопротивления может сместить порог срабатывания. В таких случаях недостаточно просто заменить сборку — нужно проверить, не повлек ли её отказ выход из строя других компонентов, например, транзистора или микросхемы усилителя. Только комплексный подход гарантирует долгосрочную работоспособность сигнализатора.

Ремонт резисторной сборки в сигнализаторе поклевки — задача, требующая не столько сложного оборудования, сколько точности и понимания принципов работы схемы.

Эти компоненты часто выходят из строя из-за перегрузки, коррозии или механического повреждения при падениях. В отличие от одиночных резисторов, сборки представляют собой компактный модуль с несколькими элементами, объединёнными в одном корпусе, что усложняет диагностику и замену.

Однако при наличии паяльной станции, мультиметра и базовых навыков работы с SMD-компонентами восстановить работоспособность устройства вполне реально. Главное — не спешить и действовать по проверенной методике.

Подготовка к ремонту

Прежде чем приступать к пайке, необходимо создать безопасные условия для работы с чувствительной электроникой.

Сигнализаторы поклевки — устройства с низким энергопотреблением, и их платы легко повредить избыточным нагревом или статическим электричеством.

Экспертный инсайт: При замене резисторной сборки внимательно сверяйте цоколёвку — даже незначительное несовпадение в расположении выводов может привести к выходу схемы из строя, поскольку сборки часто имеют общие выводы и нестандартную внутреннюю коммутацию.

• Обесточьте усройство и извлеките элементы питания.
• Работайте на антистатическом коврике, используя заземлённый браслет.
• Подготовьте паяльную станцию с регулировкой температуры (оптимально 300–330 °C) и тонким жалом.
• Используйте флюс для SMD-пайки и оплетку для удаления остатков припоя.
• Имейте под рукой увеличительную лупу или цифровой микроскоп.

Диагностика неисправности

Не каждая нестабильная работа сигнализатора указывает на выход из строя резисторной сборки.

Перед заменой важно убедиться, что проблема именно в ней, а не, например, в питании или датчике.

1. Визуально осмотрите плату: потемнение, трещины или вздутие корпуса сборки — явные признаки повреждения.
2. Прозвоните каждый вывод сборки мультиметром в режиме измерения сопротивления.
3. Сравните полученные значения с номиналами, указанными на корпусе или в схеме (если доступна).
4. Проверьте, нет ли обрыва между выводами и дорожками платы.
5. Убедитесь, что проблема не в оксидировании контактов — аккуратно почистите их изопропиловым спиртом.

Процесс замены

Ели диагностика подтвердила неисправность, сборку нужно демонтировать и установить новую.

Это наиболее ответственный этап, особенно при работе с микросборками в корпусах типа SIP или MELF.

• Нагрейте все выводы сборки одновременно с помощью термофена или инфракрасной паяльной станции.
• Аккуратно снимите компонент пинцетом, не повреждая дорожки.
• Очистите посадочное место от остатков припоя и флюса.
• Установите новый элемент, строго соблюдая ориентацию (обозначена точкой или фаской).
• Припаяйте каждый вывод, избегая перемычек.
• После пайки промойте место ремонта спиртом и проверьте качество соединений.

Часто задаваемые вопросы

Об авторе

Андрей Костин — инженер-электроник, специалист по ремонту рыболовных электронных устройств

Более 12 лет Андрей занимается диагностикой и восстановлением электронных сигнализаторов поклевки, выполнив свыше 1500 ремонтов различной сложности.

Он разработал методику быстрой идентификации неисправностей в компактных схемах, широко применяемую в сервисных центрах России и Беларуси. Его экспертиза охватывает как массовые модели, так и редкие экземпляры с устаревшими компонентами, включая резисторные сборки, которые он системно анализирует на предмет замены и адаптации.

• Кандидат технических наук, защитил диссертацию по теме «Микроэлектроника в бытовых приборах» (2016)
• Автор 3 патентов на устройства индикации поклевки и 18 статей в профильных изданиях
• Преподаватель курсов по ремонту электроники в РГАУ-МСХА им. К.А. Тимирязева

Заключение

Ремонт электронных сигнализаторов поклевки — это не просто восстановление работоспособности устройства, а глубокое погружение в принципы его проектирования, где каждый компонент играет строго отведённую роль.

Резисторные сборки, как выяснилось, — это не дань моде или упрощение монтажа, а продуманное инженерное решение, обеспечивающее стабильность, точность и надёжность прибора в суровых полевых условиях. Их использование позволяет минимизировать разброс параметров, снизить влияние внешних помех и упростить диагностику неисправностей. Понимание функций этих сборок даёт рыболову-технику реальное преимущество: теперь вы не просто чините устройство, а осознанно восстанавливаете его электронную «нервную систему». Это знание превращает ремонт из рулетки с перепайкой случайных деталей в точную, предсказуемую процедуру.

• Перед началом ремонта всегда проверяйте резисторные сборки мультиметром — даже незначительное отклонение одного элемента может нарушить работу всего сигнализатора.
• Используйте оригинальные или точно подобранные аналоги сборок: замена отдельными резисторами возможна, но требует высокой точности и может ухудшить долговечность платы.
• При пайке применяйте антистатический браслет и низкотемпературный паяльник — сборки чувствительны к перегреву.
• Документируйте процесс: фотографируйте плату до и после ремонта, это поможет при повторных неисправностях.
• Регулярно проводите профилактический осмотр сигнализаторов — влага, перепады температур и вибрации со временем разрушают даже самые надёжные компоненты.

Знание — эо не просто сила, это контроль.

Когда вы понимаете, зачем в схеме стоит та или иная деталь, вы перестаёте быть пассивным потребителем и становитесь мастером своего снаряжения. Ремонт сигнализаторов поклевки с использованием резисторных сборок — это не просто техническая задача, это возможность выйти на новый уровень рыболовной практики, где каждый элемент работает на результат.

Не бойтесь разбирать, анализировать и чинить — современная электроника доступна каждому, кто готов вложить время и внимание. Начните с малого: проверьте свою сборку, измерьте сопротивления, сравните с номиналами. И уже завтра вы сможете не просто поймать рыбу — вы поймёте, как работает ваша оснастка, от антенны до последнего резистора.
